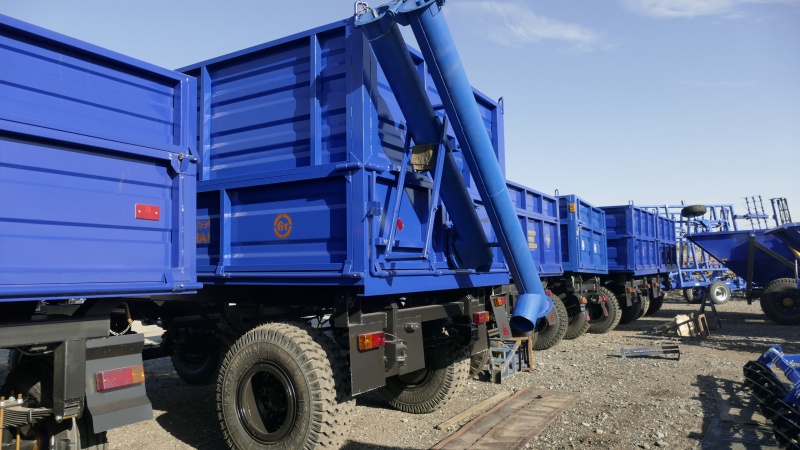

Рис. 1. Общий вид загрузчика
1 – шнек; 2 – борт; 3 – направляющая рамка; 4 – рычаг заслонки; 5 – доска; 6 – гидроцилиндр; 7 – гидромотор; распределитель; 9 – масленка; 10 – ручка фиксации заслонки; 11 – фиксатор; 12 – оси фиксатора; 13 – стойка; 14 – скобы; 15 – шарнир; 16 – входной рукав гидромотора; 17 – сливной рукав гидромотора; 18 – дроссель.

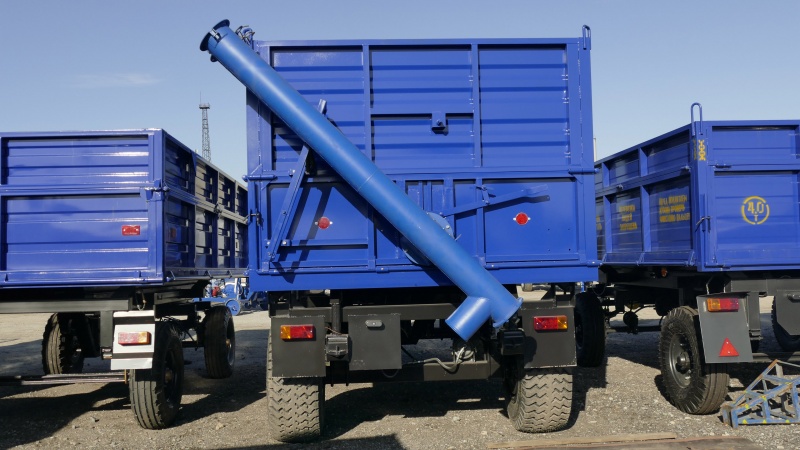

При опускании-поднимании шнек движется в направляющей рамке. При транспортировании и стоянке шнек дополнительно фиксируется пальцем стойки (13, рис. 1).
Выгрузная горловина заднего борта снабжена заслонкой с рычагом, заслонка фиксируется ручкой.
Привод загрузчика осуществляется от гидросистемы автомобиля. Гидросистема загрузчика состоит гидромотора, гидроцилиндра, распределителя, рукавов высокого и низкого давления, штуцеров, дросселя и заглушек. Дроссель предназначен для уменьшения скорости поднимания-опускания шнека. Управление гидромотором, гидроцилиндром шнека, гидроцилиндром платформы самосвала осуществляется распределителем, который закрепляется на заднем борту автомобиля.
